人工氣候室的冷室溫度控製方案

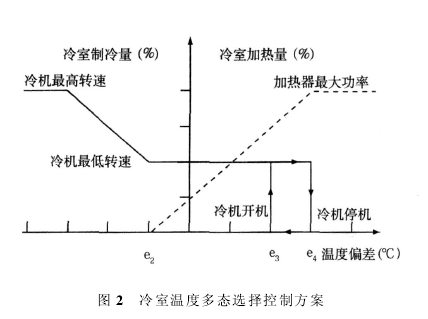

1、冷室溫度控製係統的難點在於冷室溫度控製係統的設定溫度範圍較大:根據測試電加熱器功率計算應為-27℃~14℃。冷室設有製冷係統和電加熱補償係統,為保證該係統實現溫控範圍較大的控製要求又兼顧係統節能,製冷機采用限低速變頻控製,電加熱采用無級連續調節,設計為多態選擇控製,製冷機和電加熱器的控製邏輯見圖2。

2、冷室溫度控製效果

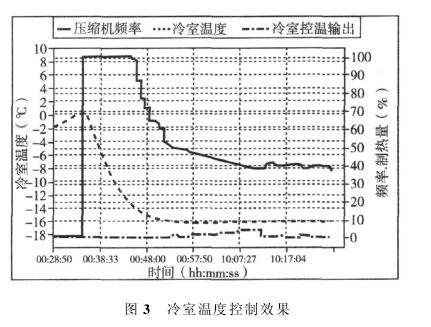

根據冷室溫度多態選擇控製方案,設定了冷機調節閥值,采用PI-P控製(冷室冷機變頻調節,冷室加熱器調壓調節)和低限雙位控製(冷機最低頻率ON/OFF調節,加熱器ON/OFF調節)切換的多態控製。同時,冷室溫度控製采用前饋加反饋的控製方案,根據被測試電加熱器實際功率前饋設定冷室溫度。冷室溫度控製係統將冷室溫度設定值與反饋值的偏差e,送入調節器,調節器對執行機構進行調節輸出,控製壓縮機轉速和控溫加熱器的電功率,將冷室溫度控製在相應精度要求的溫度範圍內。實際控製效果見圖3。

3
、熱室溫度免疫調節控製方案
熱室溫度穩定在23±0.5℃範圍內是本測試裝置要求的控製目標。人工氣候室內冷室製冷係統產生冷量,熱室電加熱器產生熱量,熱室和冷室之間的換熱主要是靠隔窗和隔牆進行,它是熱室溫度控製的主要擾量。由於熱室內不允許有強製對流,因此冷室冷量對熱室的影響又具有大慣性、大滯後的特點。本文根據人工氣候室的特點,借鑒免疫機理設計了免疫控製係統,在保證控製精度要求前提下,滿足了控製快速性的要求。免疫溫度控製器根據熱室溫度設定值與反饋值的偏差e,通過免疫調節器計算控製輸出,調節控溫加熱器的輸出功率,使得熱室溫度滿足溫度控製指標要求。
